新時代!ケーブル不要の
マシンガイダンス iDig2D
センサーが「深さ」「勾配」「距離」をナビ。
簡単操作でショベルオペレーションは思いのまま!
目の前の現場が楽になる!
普段使いのICTツール
![](https://greatstarjapan.co.jp/wp-content/uploads/c348d133416e350a523f8d50951bfc74-300x59.png)
![](https://greatstarjapan.co.jp/wp-content/uploads/c348d133416e350a523f8d50951bfc74-1024x201.png)
iDig Touch2Dの特長
Strong Point
01
操作が簡単

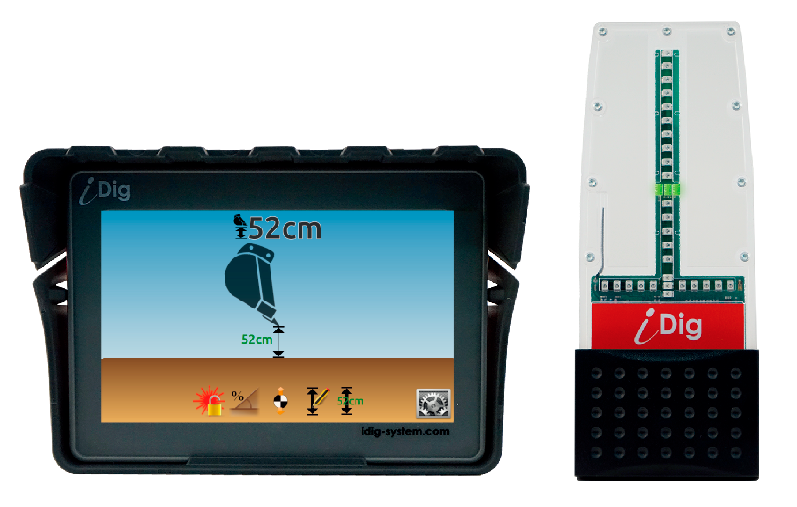

センサーが刃先位置を正確に測定。LED とタッチパネルのナビに沿って操作するだけで、深さ・勾配・距離を思いのままにオペレーション。
若手でもベテラン同様に高精度な作業が可能です。
【リアルタイム深さナビ】
![](https://greatstarjapan.co.jp/wp-content/uploads/2d_sousa01.png)
【リアルタイム勾配ナビ】
![](https://greatstarjapan.co.jp/wp-content/uploads/2d_sousa02.png)
【リアルタイム距離ナビ】
![](https://greatstarjapan.co.jp/wp-content/uploads/2d_sousa03.png)
【操作手順】LEDとタッチパネルを確認しながら掘削作業を行います。
01
位置を合わせる
![](https://greatstarjapan.co.jp/wp-content/uploads/2d_sousa04.png)
トンボに刃先を合わせて基準点を設定します。
02
掘削情報を入力
![](https://greatstarjapan.co.jp/wp-content/uploads/2d_sousa05.png)
コントロールボックスに掘削情報を入力します。
03
LED 表示・音のガイダンスで掘削
![](https://greatstarjapan.co.jp/wp-content/uploads/2d_sousa06.png)
キャビンからバケットの刃先を常時確認しながら掘削作業ができます。LED 表示が緑の場合は、刃先位置が入力した正しい位置にあります。
【導入メリット】youtube動画
オペレーターは1人で、キャビンから降りずに掘削と確認を同時にできます。
重機からの乗降が圧倒的に減るので、足腰への負担が少なく、施工量を上げつつ安全性も向上できます。
◎ オペレーターは掘削 と 確認のみ !
![](https://greatstarjapan.co.jp/wp-content/uploads/2d_merit01.jpg)
◎ 仕上り測量は作業後のみ !
![](https://greatstarjapan.co.jp/wp-content/uploads/2d_merit02.jpg)
◎ 安全性UP !
![](https://greatstarjapan.co.jp/wp-content/uploads/2d_merit03.jpg)
導入メリット
youtube動画
オペレーターは1人で、キャビンから降りずに掘削と確認を同時にできます。
重機からの乗降が圧倒的に減るので、足腰への負担が少なく、施工量を上げつつ安全性も向上できます。
◎ オペレーターは掘削 と 確認のみ !
![](https://greatstarjapan.co.jp/wp-content/uploads/2d_merit01.jpg)
◎ 仕上り測量は作業後のみ !
![](https://greatstarjapan.co.jp/wp-content/uploads/2d_merit02.jpg)
◎ 安全性UP !
![](https://greatstarjapan.co.jp/wp-content/uploads/2d_merit03.jpg)
02
取付が簡単
ワイヤレスセンサーの採用で、穴あけ・溶接は不要。
すべての油圧ショベルに専用シールで簡単取り付け。
設定はトータルステーションを使わず、モニタの指示に沿って作業するだけで100 通り登録できます。
キャリブレーションは最短1時間で完了!
![](https://greatstarjapan.co.jp/wp-content/uploads/2dtoritsuke.jpg)
03
載替が簡単
取り付け・取り外しがワンタッチで出来るので、1台で使い回しができます。
1度設定しておけば、載せ替え後の再キャリブレーションは不要。簡単に載せ替えられるので、専用重機は必要はありません。
【レンタル会社様ご活用事例】
![](https://greatstarjapan.co.jp/wp-content/uploads/2d_rental-1024x261.jpg)
2Dの進化
Evolved Options
01
チルトローテータ対応
![](https://greatstarjapan.co.jp/wp-content/uploads/2d_sinka01.jpg)
バケットの傾き(チルト)+回転(ローテート)の動きを視覚的にわかりやすくガイダンス!チルトローテータ主要三大ブランド(engcon・Steelwrinst・Rototilt )他との連携に対応。iDigの精度+チルトローテータの柔軟性の組合せで、さらに生産性アップ!ワイヤレスセンサーだから、アタッチメントの付け替えも容易!
※ICTシステムに対応していないチルトローテータもチルトバケットとして対応可能
02
オフセットブーム対応
![](https://greatstarjapan.co.jp/wp-content/uploads/2d_sinka02.jpg)
狭い現場でもiDigは活用できます!上下水道・排水路整備や小規模土工を効率化。コベルコ建機・日立建機のオフセットブーム機に対応。
(iDig×オフセットブーム:くわしい説明動画はこちら)
コベルコ建機株式会社 公式チャンネル
日立建機日本 公式チャンネル
04
CAN信号出力対応
各センサーの角度情報をCAN 信号で出力することができます。施工管理用の独自システム、遠隔操作等の重機の状態把握に活用できます。
05
オーガ対応
![](https://greatstarjapan.co.jp/wp-content/uploads/2d_sinka03.jpg)
鉛直の角度と深さをガイドします。
チルトローテータ対応
Linked
バケットの傾き(チルト)+回転(ローテート)の動きを視覚的にガイダンス!
チルトロテータ【フレキシブルな作業性】×iDig【高精度なナビゲーション】の組み合わせは相性が良く、
生産性アップの相乗効果を得られます。
チルトロテータ主要三大ブランド(engcon・Steelwrist・Rototilt)他との連携に対応。
★iDigの利点
・法面の角度が一目瞭然で確認できる。
・傾斜単位(度分秒/%)が選べる。
★iDigがワイヤレスセンサーである利点
・ケーブルの取り回しがないのでバケット周辺がスッキリ。
・アタッチメントの付け替えが容易。
・取り外しが簡単なので、不要な現場からセンサーを保護できる。
スチールリスト検証
検証時:精度1cm以内 ※ローテーション時も変わらず
【対応必須事項 (例:Steelwristチルトローテータ)】
■iDig側
・C8のコントロールボックス
・C8用のコントロールボックス用クレードル
・チルト角度認識用のミニセンサ2個
・取り付け用のセンサープレート及び両面ープ2枚
・Ver3.19.6以降のソフトウェア
■Steelwrist側(詳細は販売店にご相談ください)
・MG、MC用の設備
・ローテーションセンサからの出力ケーブル
・重機のサイズによりローテーションセンサ取り付け可否がありますので、販売店にご相談下さい。
お客様の声
User Voice
活用事例
Case Studies
![](https://greatstarjapan.co.jp/wp-content/uploads/yukazuke.jpg)
床付け工事(神奈川県)
災害復旧工事(富山県)
![](https://greatstarjapan.co.jp/wp-content/uploads/nouchinorimen.jpg)
農地法面整正工事(北海道)
![](https://greatstarjapan.co.jp/wp-content/uploads/taiyoko_koji.jpg)
太陽光発電所建設工事(京都府)
![](https://greatstarjapan.co.jp/wp-content/uploads/suiro_koji.jpg)
水路布設工事(千葉県)
道路掘削工事(茨城県)
試乗会・レンタル
Trial Ride & Rental
iDigの使いやすさをお試しいただけます。お気軽にご相談ください。
Follow
iDigの最新情報はこちらのSNSから
iDigはフランスBRIDGIN社が開発した
マシンガイダンスシステムです。
ワイヤレスのシステムは業界において
画期的であり、省人化・コストダウンを実現。
ヨーロッパ・北米・オーストラリアで普及、
日本では2017年国内トップシェア獲得。アジアにも拡大中。
ヨーロッパは油圧ショベルが主流である点が、
日本と共通し、
参考になるとして
海外レポートが発表されています。
国土が広く、人手不足の問題も抱えている中で
2Dの普及率は80%と高く、
ICT施工が一般作業員に
浸透しています。
iDigの使いやすさ・安全性は
多くの現場やオペレーターに評価されています。
2021年9月 ヨーロッパ 林業展示会
「Forexpo」フランス農業社会保障協会より
最優秀安全ツール賞2位受賞
2023年10月 ヨーロッパ最大 屋外見本市
「Libramont」ベルギー
イノベーション&セーフティアワード受賞
